トンネル用ＬＥＤ照明器具 (1)

特　長
型番のコード体系
ラインアップ

鉄道トンネルの様々な断面形状（馬蹄・円形・半円形・矩形等）に対応可能です。
既設照明器具を踏襲したフォルムで、リニューアルに最適です。

■ 安全性 ランプ落下の心配の無い光源一体形。
■ 難燃性
 本体には難燃性を考慮したＦＲＰを使用。
ＬＥＤランプには難燃性のガラスを採用。
■ 省エネ 消費電力・CO2排出量を約50％削減。
R−4171R−(A2)−LED2530 と従来品 R−4171R−(A2)−ER との比較となります。

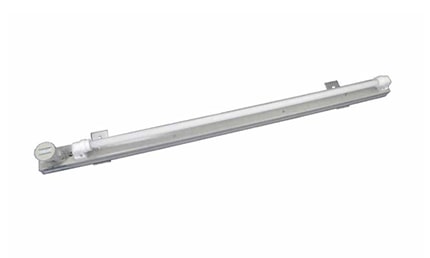

型番R−4171R−(A2)−LED2530（壁付専用形）口出し線無

仕 様

◦器具光束 ： 2,416 lm（109.8 lm/W）
◦消費電力 ： 22.0W（200V時）
◦色 温 度 ： 5,000K（昼白色）
◦Ra 　　　 ： 84
◦電　　圧 ： 100 ～ 242V対応
◦光源寿命 ： 40,000時間
◦防湿・防雨型（IP54）
◦LED内蔵、電源ユニット内蔵
◦本　　体 ： ＦＲＰライトグレー
◦口出し線 ： 無
◦支持点数 ： 2点支持
◦質　　量 ： 3.9Kg

※ ご注文の際には、ランプの照射角をご指定下さい。

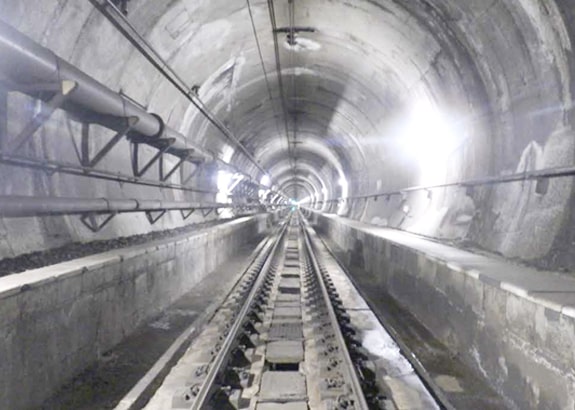

施工例：トンネル

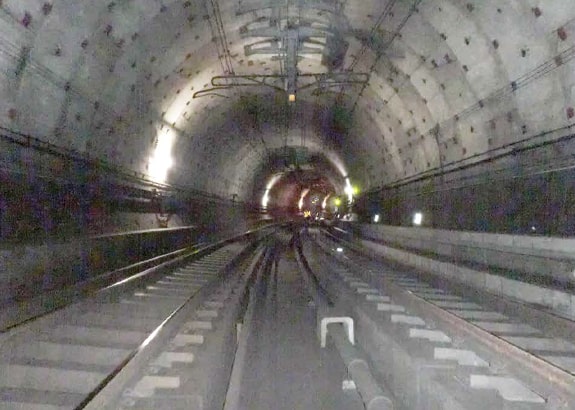

施工例：トンネル

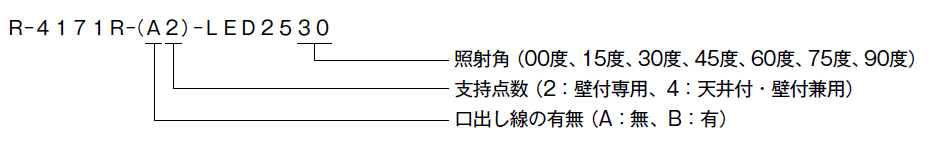

型番のコード体系

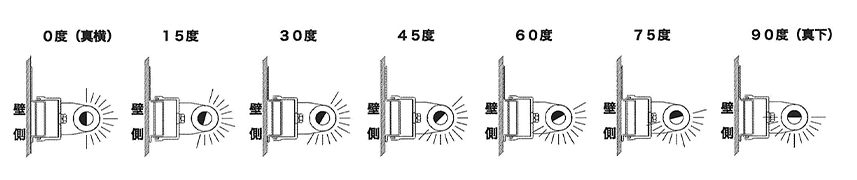

照射角イメージ

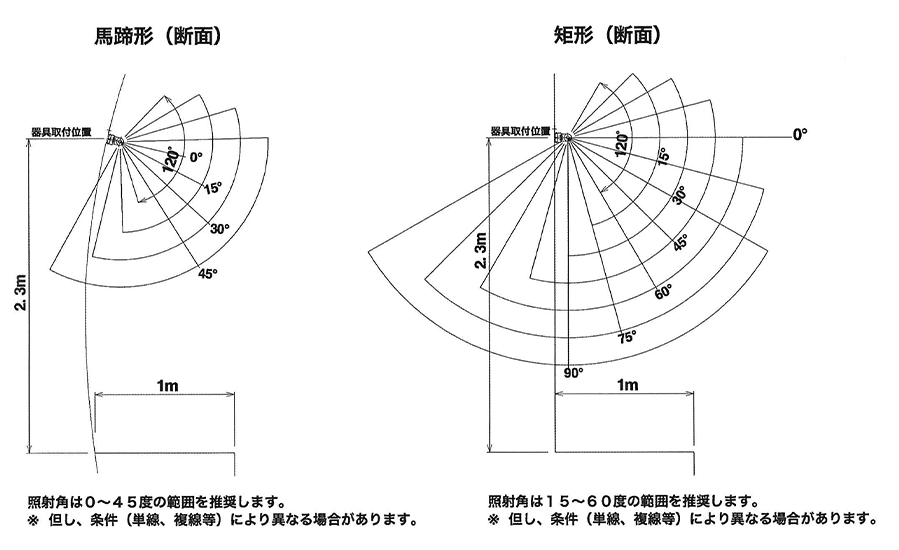

施工イメージ

商品ラインアップ

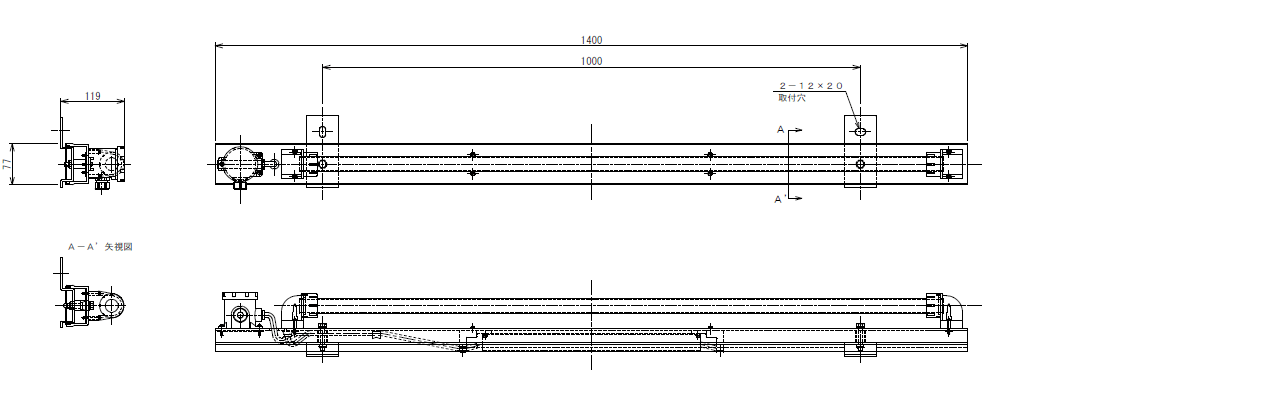

型 番R–4171R–(A2)–LED2530　　　（壁付専用形）口出し線無

仕 様

◦器具光束 ： 2,416 lm（109.8 lm/W）
◦消費電力 ： 22.0W（200V時）
◦色 温 度 ： 5,000K（昼白色）
◦Ra 　　　 ： 84
◦電　　圧 ： 100 ～ 242V対応
◦光源寿命 ： 40,000時間
◦防湿・防雨型（IP54）
◦LED内蔵、電源ユニット内蔵
◦本　　体 ： ＦＲＰライトグレー
◦口出し線 ： 無
◦支持点数 ： 2点支持
◦質　　量 ： 3.9Kg

※ ご注文の際には、ランプの照射角をご指定下さい。

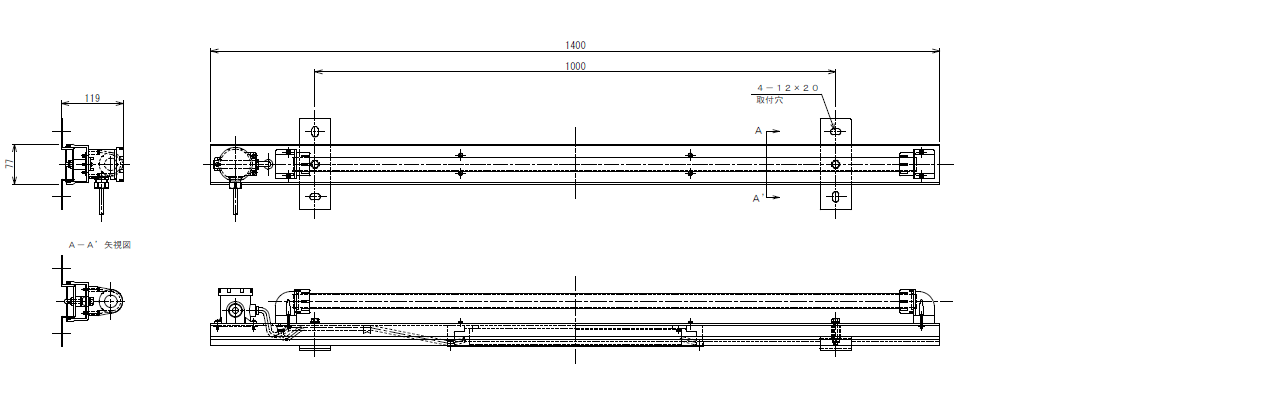

型 番R–4171R–(B2)–LED2530　　　（壁付専用形）口出し線有
ご注文により耐火ケーブル 2×2㎟ での製作も致します。

仕 様

◦器具光束 ： 2,416 lm（109.8 lm/W）
◦消費電力 ： 22.0W（200V時）
◦色 温 度 ： 5,000K（昼白色）
◦Ra 　　　 ： 84
◦電　　圧 ： 100 ～ 242V対応
◦光源寿命 ： 40,000時間
◦防湿・防雨型（IP54）
◦LED内蔵、電源ユニット内蔵
◦本　　体 ： ＦＲＰライトグレー
◦口出し線 ： 有（VCT 2×2㎟ 1.5ｍ付）
◦支持点数 ： 2点支持
◦質　　量 ： 4.0Kg

※ ご注文の際には、ランプの照射角をご指定下さい。

型 番R–4171R–(A4)–LED2530　　　（天井付・壁付兼用形）高速運転対応形 口出し線無

仕 様

◦器具光束 ： 2,416 lm（109.8 lm/W）
◦消費電力 ： 22.0W（200V時）
◦色 温 度 ： 5,000K（昼白色）
◦Ra 　　　 ： 84
◦電　　圧 ： 100 ～ 242V対応
◦光源寿命 ： 40,000時間
◦防湿・防雨型（IP54）
◦LED内蔵、電源ユニット内蔵
◦本　　体 ： ＦＲＰライトグレー
◦口出し線 ： 無
◦支持点数 ： 4点支持
◦質　　量 ： 3.9Kg

※ ご注文の際には、ランプの照射角をご指定下さい。

型 番R–4171R–(B4)–LED2530　　　（天井付・壁付兼用形）高速運転対応形 口出し線有
ご注文により耐火ケーブル 2×2㎟ での製作も致します。

仕 様

◦器具光束 ： 2,416 lm（109.8 lm/W）
◦消費電力 ： 22.0W（200V時）
◦色 温 度 ： 5,000K（昼白色）
◦Ra 　　　 ： 84
◦電　　圧 ： 100 ～ 242V対応
◦光源寿命 ： 40,000時間
◦防湿・防雨型（IP54）
◦LED内蔵、電源ユニット内蔵
◦本　　体 ： ＦＲＰライトグレー
◦口出し線 ： 有（VCT 2×2㎟ 1.5ｍ付）
◦支持点数 ： 4点支持
◦質　　量 ： 4.0Kg

※ ご注文の際には、ランプの照射角をご指定下さい。
